國標法蘭

國標法蘭是工業管道上的連接件，標準是國標GB、機械部JB、化工部HG系列標準，用于管端之間相互連接的必備附件，國標法蘭盤又叫法蘭凸緣盤或突緣。國標法蘭盤由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。

產品名稱：	國標法蘭	產品型號：	GB
公稱通徑：	DN15～DN600	結構形式：	圓形
公稱壓力：	1.0MPa～1.6MPa～2.5MPa	連接方式：	法蘭
適用溫度：	-196～+100℃～+650℃	制作方式：	鑄造、鍛造
閥體材質：	鑄鋼、碳鋼、鍛鋼、不銹鋼	制造標準：	國標GB、機械部JB、化工部HG
適用介質：	水、蒸汽、燃?xì)狻怏w及腐蝕性液體等	生產廠家：	上海凱利科閥門有限公司

產品說明

國標法蘭是工業管道上的連接件，標準是國標GB、機械部JB、化工部HG系列標準，用于管端之間相互連接的必備附件，國標法蘭盤又叫法蘭凸緣盤或突緣。國標法蘭盤由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。

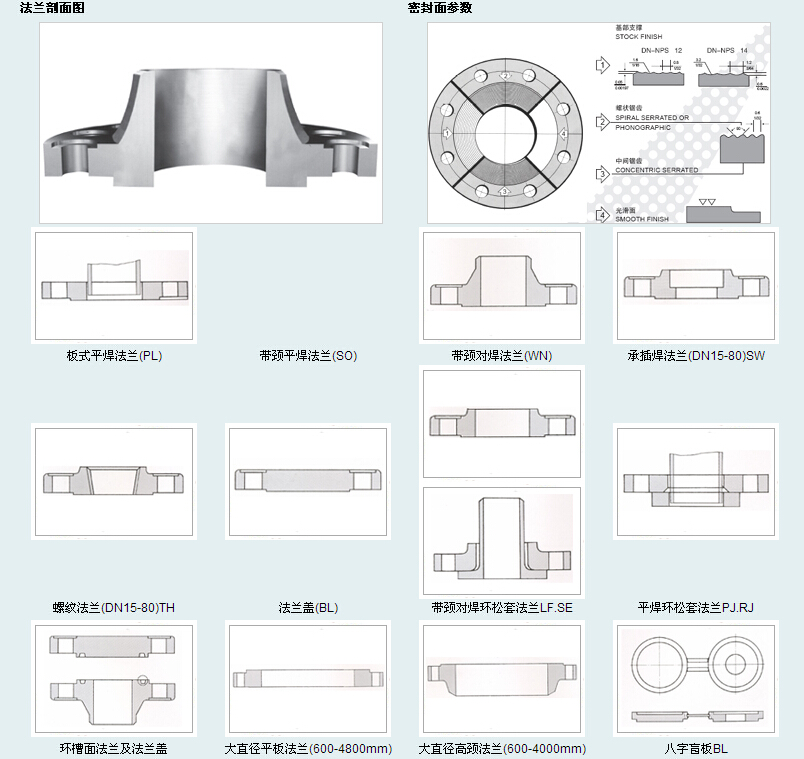

結構圖

凸面平焊鋼制管法蘭 PN 1.0MPa(10bar) 單位： mm

公稱 通徑 DN	管子外徑 A	連接尺寸					密封尺寸		法蘭厚度 C	法蘭內徑 B	法蘭理論重量 kg
		法蘭管徑 D 系列1/系列2	螺栓孔中心圓直徑 K	螺栓孔直徑 L 系列1/系列2	螺栓、螺柱		d	f
		法蘭管徑 D 系列1/系列2	螺栓孔中心圓直徑 K	螺栓孔直徑 L 系列1/系列2	數量 n	螺紋Th. 系列1/系列2	d	f
10	14	90	60	14	4	M12	40	2	12	15	0.46
15	18	95	65	14	4	M12	45	2	12	19	0.51
20	25	105	75	14	4	M12	55	2	14	26	0.75
25	32	115	85	14	4	M12	65	2	14	33	0.89
32	38	140/135	100	18	4	M16	78	2	16	39	1.40
40	45	150/145	110	18	4	M16	85	3	18	46	1.71
50	57	165/160	125	18	4	M16	100	3	18	59	2.09
65	73	185/180	145	18	4	M16	120	3	20	75	2.84
80	89	200/195	160	18	4	M16	135	3	20	91	3.24
100	108	220/215	180	18	8	M16	155	3	22	110	4.01
125	133	250/245	210	18	8	M16	185	3	24	135	5.40
150	159	285/280	240	23	8	M20	210	3	24	161	6.67
175	194	310	270	23	8	M20	240	3	24	196	7.44
200	219	340/335	295	23	8	M20	265	3	24	222	8.24
225	245	365	325	23	8	M20	295	3	24	248	9.30
250	273	395/390	350	23	12	M20	320	3	26	276	10.70
300	325	445/440	400	23	12	M20	368	4	28	328	12.90
350	377	505/500	460	23	16	M20	428	4	28	380	16.90
400	426	565	515	26/25	16	M24/M22	482	4	30	430	21.80
450	480	615	565	26/25	20	M24/M22	532	4	30	484	24.40
500	530	670	620	26/25	20	M24/M22	585	4	32	534	27.70
600	630	780	725	30	20	M27	685	5	36	634	39.40
700	720	895	840	30	24	M27	800	5	36	715	53
800	820	1015/1010	950	34	24	M30	905	5	38	817	67
900	920	1115/1110	1050	34	28	M30	1005	5	38	918	76參考
1000	1020	1230/1220	1160	36/34	28	M33/M30	1115	5	38	1020	90參考
1100	1120	1340	1270	36	28	M33	1222	5	40		125參考
1200	1220	1455/1450	1380	39/41	32	M36	1325	5	44	1223	143參考

凸面平焊鋼制管法蘭 PN 1.6MPa(16bar) 單位： mm

公稱 通徑 DN	管子外徑 A	連接尺寸					密封尺寸		法蘭厚度 C	法蘭內徑 B	法蘭理論重量 kg
		法蘭管徑 D 系列1/系列2	螺栓孔中心圓直徑 K	螺栓孔直徑 L 系列1/系列2	螺栓、螺柱		d	f
		法蘭管徑 D 系列1/系列2	螺栓孔中心圓直徑 K	螺栓孔直徑 L 系列1/系列2	數量 n	螺紋Th. 系列1/系列2	d	f
10	14	90	60	14	4	M12	40	2	14	15	0.55
15	18	95	65	14	4	M12	45	2	14	19	0.71
20	25	105	75	14	4	M12	55	2	16	26	0.87
25	32	115	85	14	4	M12	65	2	18	33	1.18
32	38	140/135	100	18	4	M16	78	2	18	39	1.60
40	45	150/145	110	18	4	M16	85	3	20	46	2.00
50	57	165/160	125	18	4	M16	100	3	22	59	2.61
65	73	185/180	145	18	4	M16	120	3	24	75	3.45
80	89	200/195	160	18	8	M16	135	3	24	91	3.71
100	108	220/215	180	18	8	M16	155	3	26	110	4.80
125	133	250/245	210	18	8	M16	185	3	28	135	6.47
150	159	285/280	240	23	8	M20	210	3	28	161	7.92
175	194	310	270	23	8	M20	240	3	28	196	8.81
200	219	340/335	295	23	12	M20	265	3	30	222	10.10
225	245	365	325	23	12	M20	295	3	30	248	11.70
250	273	405	355	26/25	12	M24/M22	320	3	32	276	15.70
300	325	160	410	26/25	12	M24/M22	375	4	32	328	18.10
350	377	520	470	26/25	16	M24/M22	435	4	34	380	23.30
400	426	580	525	30	16	M27	485	4	38	430	31.00
450	480	640	585	30	20	M27	545	4	42	484	40.20
500	530	715/705	650	34	20	M30	608	4	48	534	55.70
600	630	840	770	36/41	20	M33/M36	718	5	50	634	80.80
700	720	910	840	36/41	24	M33/M36	788	5	50	724	106.2
800	820	1025/1020	950	39/41	24	M36	898	5	52	824	130.5
900	920	1125/1120	1050	39/41	28	M36	998	5	44	924	91參考
1000	1020	1255	1170	42/48	28	M39/M42	1110	5	46	1024	127參考
1100	1120	1370	1280	42	28	M39	1222	5	50	1124	160參考
1200	1220	1485	1390	48/54	32	M45/M48	1325	5	52	1224	186參考

凸面平焊鋼制管法蘭 PN 2.5MPa(25bar) 單位： mm

公稱 通徑 DN	管子外徑 A	連接尺寸					密封尺寸		法蘭厚度 C	法蘭內徑 B	法蘭理論重量 kg
		法蘭管徑 D 系列1/系列2	螺栓孔中心圓直徑 K	螺栓孔直徑 L 系列1/系列2	螺栓、螺柱		d	f
		法蘭管徑 D 系列1/系列2	螺栓孔中心圓直徑 K	螺栓孔直徑 L 系列1/系列2	數量 n	螺紋Th. 系列1/系列2	d	f
10	14	90	60	14	4	M12	40	2	16	15	0.64
15	18	95	65	14	4	M12	45	2	16	19	0.80
20	25	105	75	14	4	M12	55	2	18	26	0.99
25	32	115	85	14	4	M12	65	2	18	33	1.18
32	38	140/135	100	18	4	M16	78	2	20	39	1.96
40	45	150/145	110	18	4	M16	85	3	22	46	2.60
50	57	165/160	125	18	4	M16	100	3	24	59	2.71
65	73	185/180	145	18	8	M16	120	3	24	75	3.22
80	89	200/195	160	18	8	M16	135	3	26	91	4.06
100	108	235/230	190	23	8	M20	160	3	28	110	6.00
125	133	270	220	26/25	8	M24/M22	188	3	30	135	8.26
150	159	300	250	26/25	8	M24/M22	218	3	30	161	10.40
175	194	330	280	26/25	12	M24/M22	248	3	32	196	11.90
200	219	360	310	26/25	12	M24/M22	278	3	32	222	14.50
225	245	395	340	30	12	M27	302	3	34	248	17.00
250	273	425	370	30	12	M27	332	3	34	276	18.90
300	325	485	430	30	16	M27	390	4	36	328	26.80
350	377	555/550	490	40	16	M30	448	4	42	380	34.35
400	426	620/610	550	36/34	16	M33/M30	505	4	44	430	44.90
450	480	670/660	600	36/34	20	M33/M30	555	4	48	484	51.92
500	530	730	660	36/34	20	M33/M36	610	4	52	534	67.30
600	630	845/840	770	41	20	M36	718	5	56	634	95.20
700	720	960/955	875	42/48	24	M39/M42	815	5	60	724	116
800	820	1085/1070	990	48	24	M45/M42	930	5	64	824	150.2
900	920	1185/1180	1090	48/54	28	M45/M48	1025	5	58	924	160參考
1000	1020	1320/1305	1210	55/58	28	M52	1140	5	62	1024	210參考
1100	1124	1425	1315	55	28	M52	1245	5	66	1124	260參考
1200	1220	1530/1525	1420	55/58	32	M52	1350	5	70	1224	300參考

一、系列1國家標準GB/9119-2000
二、系列2機械行業標準JB/T81-94

聲明：【國標法蘭】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的國標法蘭產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
